SC Series K
|
Característica
- De acordo com a norma de segurança ISO 4414, EN 983
- Fluxo total, perda de pressão negligenciável
- Operação simples, sem necessidade de força
- Design compacto.
Faixa de Temperatura
-20°C to +100°C (NBR)
(-4°F to +212°F)
Pressão de Operação
3 inHg (100 mbar) to 360 psi (25 bar),
conexão / desconexão no máximo 200 psi (15 bar)
Compatível com
TST 107.06
TST 018
TST SV - DN 6
Rectus 18
Cejn 291
VEJA ABAIXO OS CÓDIGOS E ESPECIFICAÇÕES
|
|
| |
|
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|
| 20500156 |
ENGATE X 1/4" FEMÊA BSP |
K |
65.6 |
| 20500157 |
ENGATE X 3/8" FEMÊA BSP |
K |
67.1 |
| 20500158 |
ENGATE X 1/2" FEMÊA BSP |
K |
70.6 |
| 20500160 |
ENGATE X 1/4" FEMÊA NPT |
K |
65.6 |
| 20500161 |
ENGATE X 3/8" FEMÊA NPT |
K |
68.1 |
| 20500162 |
ENGATE X 1/2" FEMÊA NPT |
K |
74.1 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|
| 20500163 |
ENGATE X 1/4" MACHO BSP |
K |
56.6 |
| 20500164 |
ENGATE X 3/8" MACHO BSP |
K |
56.6 |
| 20500165 |
ENGATE X 1/2" MACHO BSP |
K |
57.6 |
| 20500166 |
ENGATE X 1/4" MACHO NPT |
K |
57.8 |
| 20500167 |
ENGATE X 3/8" MACHO NPT |
K |
57.8 |
| 20500168 |
ENGATE X 1/2" MACHO NPT |
K |
57.6 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|
| 20500169 |
ENGATE X 1/4" ESPIGÃO 6MM |
K |
68.1 |
| 20500170 |
ENGATE X 5/16" ESPIGÃO 8MM |
K |
68.1 |
| 20500171 |
ENGATE X 3/8" ESPIGÃO 10MM |
K |
68.1 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|
| 20500276 |
ENGATE X UNIÃO ROSCADA 6.5 X 10 |
K |
62.6 |
| 20500277 |
ENGATE X UNIÃO ROSCADA 8 X 12 |
K |
65.6 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|
Sextavado
|

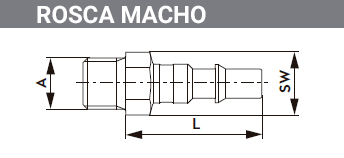

| 25500093 |
CONECTOR X 1/8" MACHO BSP |
K |
38.0 |
14 |
| 25500091 |
CONECTOR X 1/4" MACHO BSP |
K |
35.0 |
14 |
| 25500092 |
CONECTOR X 3/8" MACHO BSP |
K |
38.0 |
17 |
| 25500112 |
CONECTOR X 1/4" MACHO NPT |
K |
35.7 |
14 |
| 25500117 |
CONECTOR X 3/8" MACHO NPT |
K |
38.7 |
17 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|
Sextavado
|

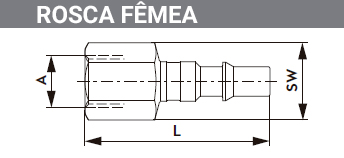

| 25500100 |
CONECTOR X 1/8" FEMÊA BSP |
K |
46.0 |
14 |
| 25500088 |
CONECTOR X 1/4" FEMÊA BSP |
K |
47.0 |
17 |
| 25500119 |
CONECTOR X 1/4" FEMÊA NPT |
K |
48.0 |
17 |
|
|
|
| |
Código
|
Descrição
|
Series
|
Comprimento (mm)
|
Diâmetro
|

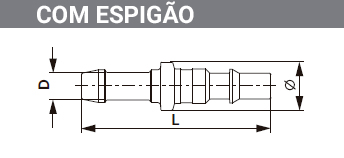

| 25500113 |
CONECTOR X 1/4" ESPIGÃO 6MM |
K |
55.0 |
14 |
| 25500114 |
CONECTOR X 5/16" ESPIGÃO 8MM |
K |
55.0 |
14 |
| 25500115 |
CONECTOR X 3/8" ESPIGÃO 10MM |
K |
55.0 |
14 |
| 25500116 |
CONECTOR X 1/2" ESPIGÃO 13MM |
K |
55.0 |
16 |
|
| |
